CENTRALE de mesure  ACQUISITION  signaux dynamiques

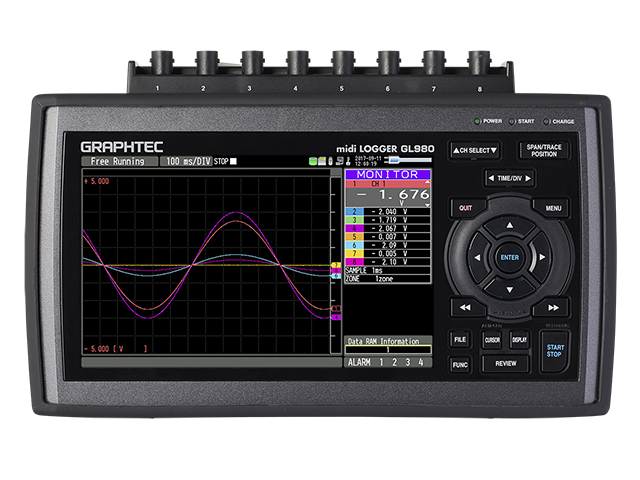

GL 980  autonome portable pour signaux rapides

Applications : recherche de pannes ou défauts intermittents, enregistrement des signaux dynamiques provenant des capteurs de forces, déplacement , pression , couples, vitesse , installation machinerie électrique , tension continue et alternative RMS etc.  Mesure  500 V DC  et   250 V AC RMS

Version  600V DC  et   600 V AC RMS

centrale d'acquisition universelle capteurs température thermocouples Mesure  500 V DC  et   250 V AC RMS

Version  600V DC  et   600 V AC RMS
zoom l'écran de l'appareil          zoom panneau des touches de l'appareil

Connexion directe de 100 mV à 500 V  Crête, Fréquence , ToR  avec  isolement  500 V pp ( plus de souci avec les boucles de terre )

Pour demander une doc détaillée ,cliquer
          Tel. 04 72 26 59 09



  •   Mémoire 4 Mechantillon de RAM
           (Ex. 1µs pendant 4sec.)

  •  Entrées universelles isolées ( plus de problème de boucles de terre)   programmables:

    Tension +/-20 mV à 500 V DC


    Tension 10 mV à 250 V AC RMS

    Thermocouples, Fréquence Pulses et  ToR  .

    Sorties alarme Nombre de voies 8 ana + 4 compteur ou ToR.

  •   Logiciel de base pour visualisation et enregistrement fourni WIN 7 -10

  •   Compatibilité avec Lab View   ; Drivers fournis

  •   Vitesse d'échantillonnage max 1 KHz à 1MHz synchrone

  •   Résolution de 16 bits

    • acquisition de signaux transitoires USB
    Cet appareil peut s'utiliser seul sur site avec stockage sur clé USB et SD card
    ou en mode connexion PC
    Mesure  500 V DC  et   250 V AC RMS    Version  600V DC  et   600 V AC RMS

    GL980 - caractéristiques principales
    Appareil autonome portable pour acquisition des signaux rapides et transitoires
    Nombre d'entrées ( connecteur BNC et borniers à vis en parallèle )   8 entrées ana + 4 compteurs ou ToR
    Entrée isolée jusqu'à 500 DC ; plus de souci avec les retours  masses Tension gammes  20  mV - 500 V DC          P.E.
     10  mV - 250 V AC RMS  P.E.
    Thermocouple    K, J, E, T, R, S, B, N et W
    Intervalle  d'échantillonnage  60 s à 1 ms (mémoire interne ou clé mémoire USB ou SD)
     60 s à 1µs (mémoire interne RAM avec trigger ou prétrigger)
    Entrées logiques ou compteurs  4 canaux
    Entrée d'impulsion  comptage  ou fréquence 4 canaux  comptage pulses  ou   mesure de fréquence 500 à 500k  T / mn
    Entrée de déclenchement externe  1 canal  ( toutes les entrées peuvent aussi déclencher)
    Sorties d'alarme   4 sorties  avec  30 V  0,5 A  max
    Mémoire rapide intégrée ( prétrigger) 4 Mmot chaque voie . Ex. 1 µs / echantillon pendant 4 s.
    Écran couleur  Ecran graphique TFT de couleur de 145 mm très lumineux
    Interface de PC  USB , Ethernet , stockage possible sur clé mémoire USB
    Alimentation  Adaptateur secteur 220 V  ou  DC de 8 à 24 V ;  batterie en  option
    Dimension , poids   80mm × 150mm x 323mm  ;   1,1 Kg sans batterie
    Autonome ou Connectable via USB ou Ethernet avec fonction accès à distance
     Pour demander une doc détaillée ,cliquer
             Tel. 04 72 26 59 09

    logiciel GL900 Ecran visu graphique temps réel et analyse avec des icônes de façon intuitive pour manier les courbes graphiques  ( Zoom , décalage zéro , pour chaque trace)

    A droite , un extrait d'écran de configuration de l'appareil via le PC. REM : on peut aussi configurer l'appareil directement grâce aux touches et écran incorporés sur la face avant de l'instrument, sans passer par le PC

    graphique XY
      Affichage X-Y sur écran PC

    analyse graphique FFT
    Affichage en spectre FFT sur écran du PC

    Pour demander une doc détaillée ,cliquer
           Tel. 04 72 26 59 09
