Centrale mesure centrale acquisition universelle datalogger GLT400 Graphtec

CENTRALE de mesure ACQUISITION fixe avec entrées température universelle GLT400 Graphtec modbus TCP/IP

en stock ( centrale mesure température universelle équipée de 20 voies )

Connexion directe de Thermocouples, PT100,PT1000, 20 mV à 100V , Fréquence , vitesse de rotation , Pulses compteurs

( entrées isolées et existe en version isolement renforcé )
2 ANS DE GARANTIE GLT400 centrale mesure acquisition universelle fixe pour armoire capteurs température thermocouples PT100

GLT400 centrale mesure acquisition universelle fixe pour armoire capteurs température thermocouples PT100

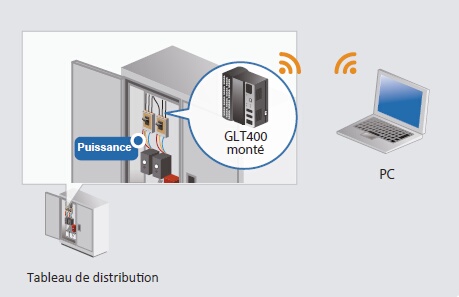

Installation dans armoire électrique rail DIN

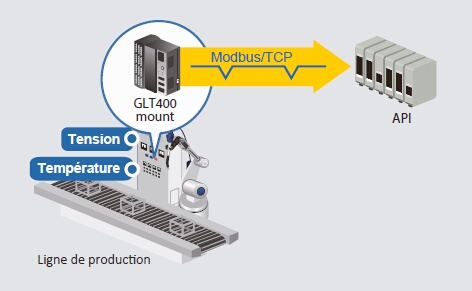

GLT400 centrale mesure ligne de production

Installation ligne de production automate programmable Modbus
GLT400 centrale mesure fixe pour armoire

GLT400 Graphtec

Grande capacité mémoire interne : 4 Go
Modulaire : extensible jusqu'à 200 voies
Entrées isolées universelles Themocouples PT100 , Tension , programmables.
4 compteurs de pulses .
Calcul entre voies.
Stockage données dans carte mémoire SD amovible grande capacité 32 Go.
Connexion USB ou Ethernet réseau local
Option interface WIFI pour liaison PC , smartphone
Sorties alarme avec envoi d'email

Mémoire interne 4 Go ou carte mémoire SD standard amovible

mémoire enregistreur circulaire Innovation :
mémoire en circulaire permettant d'effacer les anciennes données et ne garder que les dernières récentes données afin de pouvoir visualiser les phénomènes aléatoires qui arrivent de temps en temps.

Innovation :
option liaison Wifi
connexion sans fil au PC en option permettant de controler l'appareil à distance sans fil.

Entrées universelles isolées ( plus de problème de boucles de terre) programmables: , Tension +/-20 mV à 100 V, PT100, PT1000 ,Thermocouple, Fréquence et ToR .
Sorties alarme

Nombre de voies modulaires de 20 à 200 voies par unité. Plusieurs unités peuvent être synchronisées et reliées au réseau local de l'entreprise. Logiciel de base pour visualisation et enregistrement fourni Win7 Win 10 Compatibilité avec Excel et Lab View
Vitesse d'échantillonnage 100 E/sec pour 1 voies ;10 E/sec pour 10 voies; 5 E/sec pour 20 voies ou 1 E/sec pour 100 voies Résolution de 16 bits
Modulaire de 20 à 200 voies.

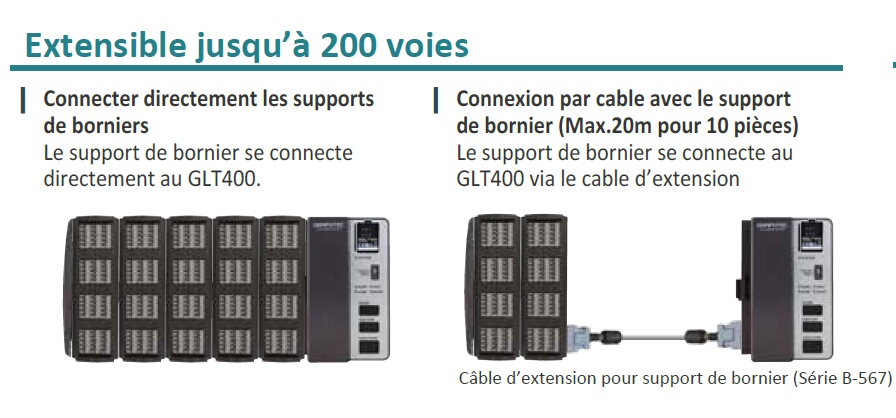

Transformation d'un appareil standard 20 voies en un système modulaire de 40 à 200 voies GLT400 système acquisition données extension jusqu'à 200 voies
Possibilité de chaîner les modules d'extension jusqu'à 20 m chainage modules acquisition GL840
Possibilité de connecter directement des capteurs Temp. Humi. , Luminance UV, CO2 , G 3 axes , consommation électrique. capteurs température humidité CO2 , consommation d'énergie électrique
Avec option Wifi , on peut surveiller l'appareil à distance sur un PC ou Tablette ou Smartphone
stockage de données dans clé USB

Pour demander une doc détaillée ,cliquer
Tel. 04 72 26 59 09 ( Bureau à Lille pour desservir la Belgique )

Logiciel pour connexion PC avec visualisation temps réel

visualisation en temps réel pendant l'acquisition de données
En mode connexion via USB ou Ethernet , logiciel de visualisation sur écran du PC en temps réel sous forme Y-T , digitale ou listing

Transfert direct en temps réel dans une feuille d'Excel modèle pour personnaliser une application avec traitement calcul et graphique.

export en temps réel vers Excel

Logiciel aide pour analyse des données
3 modes d'affichage Y-T , valeurs digitales ou en diagramme X-Y
Les curseurs verticaux pemettent d'effectuer des calculs de valeurs delta amplitudes , moyenne , maxi , mini ou crête/crête.
Conversion des données possible vers Excel avec paramètrage personnalisable
logiciel d'analyse données

Pour demander une doc détaillée ,cliquer
Tel. 04 72 26 59 09 ( Bureau à Lille pour desservir la Belgique )

GLT400 - enregistreur température caractéristiques principales
Unité Principale

Nombre de voies de 20 extensibles à 200 modulable et évolutif par bloc de 20

Voie d'entrée isolée jusqu'à 350 DC ; plus de souci avec les retours de masses
Tension 20 mV - 100 V et 4-20 mA (1-5 V) P.E.

Thermocouple K, J, E, T, R, S, B, N et W

Sonde résistance Platine PT100  ; PT1000

Temp.Humidité , CO2 , Luminance UV, Comsommation énergie électrique

Intervalle d'échantillonnage
100ms à 1/h (100ms quand 10-canaux maximum sont activés ; 200mS / 20 voies ; 1 S / 200 voies)

Entrée de logique 4 canaux 0- 24 V

Entrée d'impulsion comptage ou fréquence 4 canaux comptage pulses ou   mesure de fréquence 500 à 500k T / mn

Entrée de déclenchement 1 canal

Sorties d'alarme 4 sorties      avec 30 V 0,5 A max

Mémoire intégrée ou clé USB externe 4 Go en flash SD interne et carte DS externe 32 Go max

Écran TFT très lumineux grand affichage TFT couleur 7"

Interface de PC USB , Ethernet , serveur Web et FTP pour accès à distance; Sauvegarde automatique vers l'externe ou FTP
Wifi en option pour communiquer avec PC ou Tablette , Smartphone

Alimentation Adaptateur secteur 220 V ou DC de 8 à 24 V ;
batterie en option ( autonomie jusqu'à 9 h)

Taille externe 232mm × 152mm x 50mm ;  Fixation par vis possible face arrière

Modules d'extension d'entrées de 1 à 10 ( 20 voies / module) soit au total 200 voies de mesure

Résistance antichoc norme automobile

Isolement 125 V RMS et 350 V pendant une minute

**GLT400 - enregistreur température caractéristiques principales**
Unité Principale
Nombre de voies de 20 extensibles à 200	modulable et évolutif par bloc de 20
Voie d'entrée isolée jusqu'à 350 DC ; plus de souci avec les retours de masses	Tension	20 mV - 100 V et 4-20 mA (1-5 V) P.E.
Thermocouple	K, J, E, T, R, S, B, N et W
Sonde résistance Platine	PT100 ; PT1000
	Temp.Humidité , CO2 , Luminance UV, Comsommation énergie électrique
Intervalle d'échantillonnage	100ms à 1/h (100ms quand 10-canaux maximum sont activés ; 200mS / 20 voies ; 1 S / 200 voies)
Entrée de logique	4 canaux 0- 24 V
Entrée d'impulsion comptage ou fréquence	4 canaux comptage pulses ou mesure de fréquence 500 à 500k T / mn
Entrée de déclenchement	1 canal
Sorties d'alarme	4 sorties avec 30 V 0,5 A max
Mémoire intégrée ou clé USB externe	4 Go en flash SD interne et carte DS externe 32 Go max
Écran TFT très lumineux	grand affichage TFT couleur 7"
Interface de PC	USB , Ethernet , serveur Web et FTP pour accès à distance; Sauvegarde automatique vers l'externe ou FTP Wifi en option pour communiquer avec PC ou Tablette , Smartphone
Alimentation	Adaptateur secteur 220 V ou DC de 8 à 24 V ; batterie en option ( autonomie jusqu'à 9 h)
Taille externe	232mm × 152mm x 50mm ; Fixation par vis possible face arrière
Modules d'extension d'entrées de 1 à 10 ( 20 voies / module) soit au total 200 voies de mesure
Résistance antichoc	norme automobile
Isolement	125 V RMS et 350 V pendant une minute

Pour demander une doc détaillée ,cliquer Tel. 04 72 26 59 09
(Bureau à Lille pour desservir la Belgique )
