CENTRALE de mesure  ACQUISITION  portable entrées température universelle GL 820   Graphtec

 en stock  ( centrale mesure température universelle équipée de 20 voies )
Remplace l'ancien modèle GL800

Connexion directe de Thermocouples, PT100,PT1000, 20 mV à 50V , Fréquence , ToR  avec  isolement  350 V pp
( entrées isolées )



2  ANS  DE  GARANTIE

centrale mesure acquisition universelle capteurs température thermocouples PT100

  • Grande capacité mémoire interne  : 2 Go
  • Modulaire : extensible jusqu'à 200 voies
  • Entrées isolées universelles programmables. Calcul entre voies.
  • Stockage données dans clé USB ou mémoire flash interne.
  • Connexion USB ou Ethernet réseau local
  • Option batterie rechargeable





centrale de mesure data logger          Extension jusqu'à 200 voies
Version standard portable à 20 voies

  système acquisition données extension jusqu'à 200 voies


Stockage de données en continu dans clé USB standard avec échange à chaud possible sans interruption d'enregistrement.
stockage de données dans clé USB
Durée d'acquisition  en fonction de l'échantillonnage pour un  exemple  de 20 voies
 ( En mémoire interne de 2 Go Flash ou dans clé USB  512 Mo , unité en jours   ;  Ex : 129 jours avec 1 s d'intervalle et 20 voies)






Grand écran couleur 5,7 pouces temps réel sous forme mixte graphiques et valeurs numériques ou uniquement en valeurs numériques


    moniteur affichage temps réel     moniteur affichage numérique

Pour demander une doc détaillée ,cliquer
Tel.   04 72 26 59 09   ( Bureau à Lille pour desservir la Belgique )

Télécharger documentation GL820


Logiciel pour connexion PC  avec visualisation temps réel

visualisation en temps réel pendant l'acquisition de données
 En mode connexion via USB ou Ethernet , logiciel de visualisation sur écran du PC en  temps réel sous forme Y-T , digitale ou listing

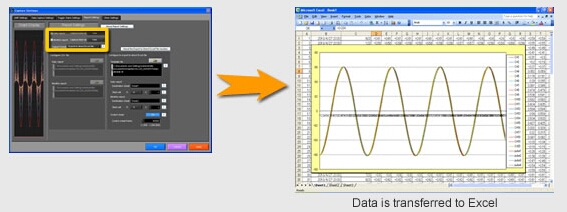

Transfert direct en temps réel dans une feuille d'Excel modèle pour personnaliser une application avec traitement calcul et graphique.

export en temps réel vers Excel

Logiciel aide pour analyse des données
3 modes d'affichage  Y-T , valeurs digitales  ou  en diagramme X-Y
Les curseurs verticaux pemettent d'effectuer des calculs de valeurs delta amplitudes , moyenne , maxi , mini ou crête/crête.
Conversion des données possible vers Excel avec paramètrage personnalisable

logiciel d'analyse données


Pour demander une doc détaillée ,cliquer
Tel.   04 72 26 59 09      ( Bureau à Lille pour desservir la Belgique )

Télécharger documentation GL820

Mémoire interne 2 Go  ou clé de mémoire USB standard enfichable
Entrées universelles isolées ( plus de problème de boucles de terre)   programmables: , Tension +/-20 mV à 50 V, PT100,Thermocouple, Fréquence et  ToR  .
Sorties alarme

Nombre de voies modulaires de 20 à 200 voies par unité.

Plusieurs unités peuvent être synchronisées et reliées au réseau local de l'entreprise.

Logiciel de base pour visualisation et enregistrement fourni XP Vista Win7
Compatibilité avec Excel et Lab View   ;
Vitesse d'échantillonnage 100 E/S pour 1 voies ;10 E/S pour 10 voies; 5 E/S pour 20 voies ou 1 E/S pour 100 voies
Résolution de 16 bits
Modulaire de 20 à 200 voies.




GL820 - enregistreur température caractéristiques principales



Unité Principale

Nombre de voies de 20 extensibles à 200

 modulable et évolutif par bloc de 20

Voie d'entrée isolée jusqu'à 350 DC ; plus de souci avec les retours de masses

Tension

 20  mV - 50 V et 4-20 mA (1-5 V)  P.E.

Thermocouple

  K, J, E, T, R, S, B, N et W

Sonde de température à résistance de Platine

  PT100  ;  PT1000

Intervalle  d'échantillonnage

100ms à 1/h (100ms quand 10-canaux maximum sont activés ;  200mS / 20 voies ; 1 S / 200 voies)

Entrée de logique

4 canaux  0- 24 V

Entrée d'impulsion  comptage  ou fréquence

4 canaux  comptage pulses  ou   mesure de fréquence 500 à 500k  T / mn

Entrée de déclenchement

1 canal

Sorties d'alarme

 4 sorties      avec  30 V  0,5 A  max

Mémoire intégrée ou clé USB externe

2  Go en flash interne  ou Clé USB externe  16 GO

Écran TFT très lumineux

grand affichage TFT couleur   5.7"

Interface de PC

USB , Ethernet , serveur Web et FTP pour accès à distance; Sauvegarde automatique vers l'externe ou FTP

Alimentation

Adaptateur secteur 220 V  ou  DC de 8 à 24 V ;  batterie en  option ( autonomie jusqu'à 9 h)

Taille externe

232mm × 152mm x 50mm  ;  Fixation par vis possible face arrière

Modules d'extension d'entrées de 1 à 10 ( 20 voies / module)

Résistance antichoc

norme automobile

Isolement

125 V RMS et 350 V  pendant  une minute





Pour demander une doc détaillée ,cliquer     Tel.   04 72 26 59 09          Télécharger documentation GL820

 ( Bureau à Lille pour desservir la Belgique )
