Simulation d'un enregistreur        graphique
classique à         défilement de     papier grâce au PC

En effet on peut utiliser   ce système comme un enregistreur sans papier permettant ainsi d'archiver et d'échanger les données facilement.

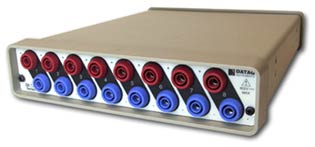

DI-73O  USB-Ethernet    Tension alternatif 800 V AC

enregistreur sans papier

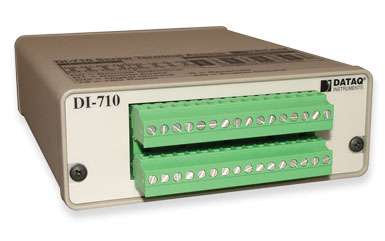

DI-710 USB - Ethernet     Dim 10x12,5x3,8 cm
Tension +/-10 V

boitier acqusition thermocouples

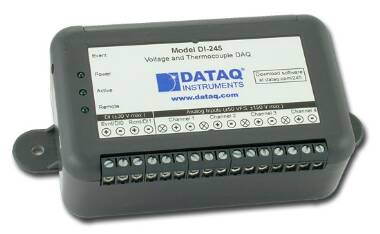

DI-245   USB   Thermocouples et Tension

Modèle

Nb de voie

Extension du Nb de voies

Echantillon-
nage

Mesure

Liaison USB

Liaison parallèle

Liaison éthernet

Logiciel

Prix

DI-245

4 voies isolées
70 V

Non

1000 E/s

+/-10 V +/-50V
+/-10 mV
4-20 mA
Thermocouples
J K T B R S E N

Oui





Inclus dans le prix de l'appareil

 400 € HT

DI-710 USB

16 voies

Non

1000 E/s

+/-10 V
+/-10 mV
4-20 mA

Oui



 Option

Inclus dans le prix de l'appareil

 650 € HT

DI-720 USB

32 voies

Oui (240 )

250 KE/s

+/-10 V
4-20 mA

Option

Oui

Option

Non Inclus

1805 €HT

DI-730 USB

8 voies
Isolement 1000 V

Oui (240)

250 KE/s

+/-10 mV
+/-800 V
4-20 mA
Isolement 1000 V

Option

Oui

Option

Inclus

4150 €HT


Connecter un boîtier d'acquisition Dataq à votre PC  via USB, parallèle ou Ethernet.
Installer notre logiciel dédié et démarrer immédiatement votre enregistrement sur votre PC.
Toutes les fonctions nécessaires à votre enregistrement sur papier sont présentes :

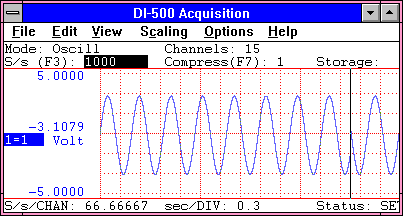

  Visualisation en temps réel en permanent sur votre écran avec défilement en continu
      à une vitesse réglable

 Stockage de données dans le disque dur de votre PC jusqu'à 250 KHz
      La capacité de stockage est limité seulement par la taille de votre disque dur.
      Taille max de chaque fichier 4 Giga.
      Pendant l'enregistrement, on peut marquer des évènements qui seront mémorisés et répertoriés
      afin d'aider l'opérateur au moment du dépouillement.
      Ceci remplace les annotations à la main sur le papier des enregistreurs classiques.

Unique :  visualiser les graphiques du fichier ouvert  en cours de stockage
En effet, on peut dépouiller les données en cours d' enregistrement sans à fermer ce fichier.
Vraie  multitâche , on peut faire en même temps  acquisition et dépouillement simultanément

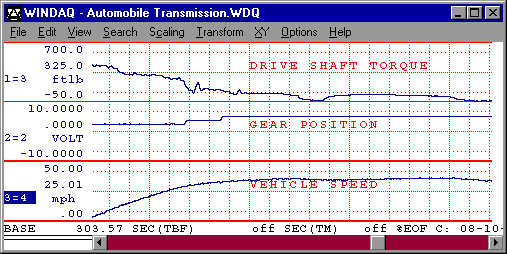

Aide au dépouillement avec localisation des évènements ou recherche par rapport au temps ou durée.
Avec 2 curseurs on peut Zoomer, mesurer ou extraire les valeurs moyenne, RMS, écart type , mini , maxi ..
On peut même faire une analyse FFT sur une courbe ou représenter les signaux sous forme XY .

Pour demander une doc détaillée ,cliquer



Nota : Le logiciel est inclus pour le DI-710 et DI-245 .Pour le modèles DI-720 , le logiciel est vendu au prix de 1560 € . En revanche , le même logiciel limité à 240 E/s est fourni gratuitement avec l'appareil.Ce logiciel gratuit vous permet de faire des tests ou faire de l'acquisition lente. Il est totalement gratuit de même que le module de dépouillement, ce qui permet à vos collègues d'analyser les résultats de vos enregistrements.

Pour demander une doc détaillée ,cliquer
