AUTOFORMATION     GL200    GRAPHTEC  par image
centrale acquisition PC GL200 centrale acquisition PC GL200centrale acquisition PC GL200

              1/  Pourquoi le GL200 A est une centrale de mesure polyvalente  ?
Le GL200 A peut  effectuer des mesures de tension mV , V  mais aussi les sondes de température  thermocouples  tous types , de même que les courants  4-20 mA avec addition de shunt résistance externe 250 Ohm.
En plus , une entrée spéciale compteur / fréquence permet de mesurer directement des vitesses de rotation ou des fréquences ou compter les pulses d'un débitmètre par exemple.
Enfin pour être complet , 1 entrées ToR  ( signal logique ou contact sec) est également disponible.

               2/  Quelles sont les mémoires de stockage
Normalement  on stocke les mesures dans une clé de mémoire USB standard enfichable . Puis ensuite on peut retirer cette clé USB pour aller lire les données sur un PC
Par contre , si vous ne disposez pas de clé USB , vous pouvez stocker les données directement dans la mémoire interne non volatile de l'appareil.

                 3/  Peut-on stocker les données directement dans le PC ?
Oui, si vous connecter l'appareil au PC via le câble USB fourni, vous pouvez alors lancer le logiciel fourni pour piloter l'appareil et stocker les données directement dans le disque dur de votre PC.

                 4/  Comment déclencher une acquisition  ?
D'une manière générale on peut déclencher l'acquisition, soit manuellement ( touche bleue START) mais on peut aussi définir une condition de démarrage en se basant sur un seuil Haut ou Bas ou un trigger externe ( entrée spéciale EXT TRIG )  ou éventuellement une sortie d'alarme. Éventuellement , on peut aussi définir une date et heure à l'avance

                5/  Comment arrêter une acquisition  ?
Touche bleue STOP permet d'arrêter manuellement . Mais on peut aussi définir une condition d'arrêt  grâce à un seuil , une sortie alarme  ou une durée  ( minuterie interne h , mn , s)

                6/  Comment définit-on le nom des fichiers de données  ?
On peut donner un nom de fichier à chaque enregistrement, mais nous recommandons  l'option nom automatique . Avec l'option nom automatique , le nom de chaque fichier sera généré en fonction de la date et heure où le fichier est fermé.
Si vous avez donné un nom, et que par la suite vous ne le changer pas , les enregistrements successifs vont garder le même nom avec un numéro incrémenté automatiquement

                7/  Quels sont les formats  des fichiers de données ?
Il est possible de choisir entre 2 formats :
   - soit en binaire (.GBD )
   - soit en caractère texte ASSCII directement compatible CSV  c à d chargeable dans Excel.
A savoir en GBD  , le fichier est chargeable dans notre logiciel pour analyse graphique interractive .
En CSV  , il faut utiliser Excel. Le fichier CSV n'est pas compatible avec notre logiciel fourni.



Exemple d'utilisation standard

Dans cet exemple, nous allons effectuer un enregistrement simple d'un signal de tension dans la clé de mémoire USB. Le démarrage et l'arrêt de l'enregistrement se font manuellement grâce au bouton Start / Stop

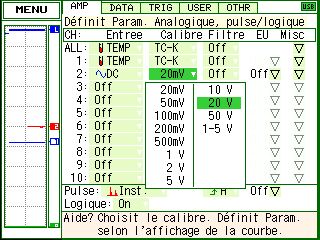

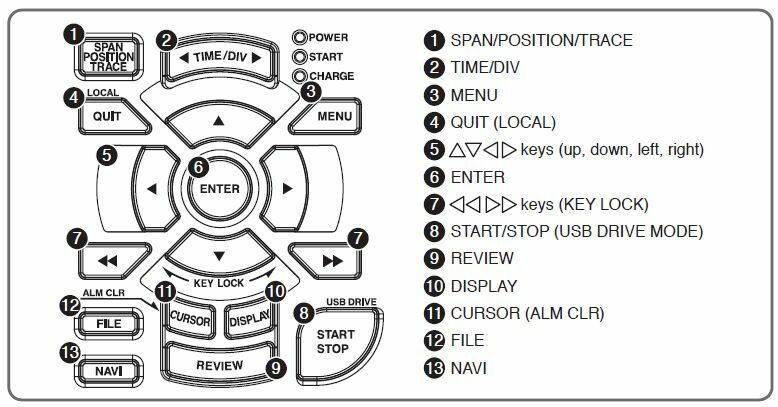

Appuyer sur touche MENU  (3) puis aller dans menu AMP ( touche ENTER ) pour régler les entrées en tension, laisser les zones Filtre et EU à Off comme l'écran  :

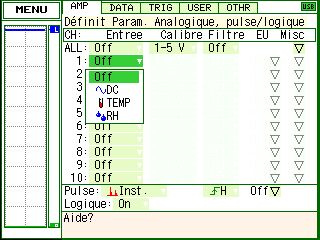

menu-amp-GL200

DC = mesure tension
TEMP = mesure thermocouple
Off = voie désactivée, pas d'enregistrement

GL200 GRAPHTEC MENU AMP

  • (utiliser les 4 flèches pour naviguer et la touche ENTER pour sélectionner, QUIT pour sortir)

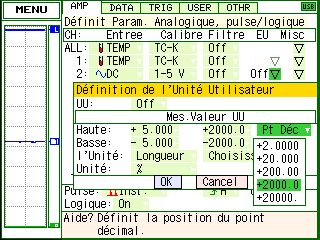

GL200  menu EU



  • Si vous avez un shunt 250 Ohm pour mesurer  4-20 mA , sélectionner la gamme 1-5V  puis
  • aller sur  la colonne  EU   puis ENTER
  • Ensuite dans la fenêtre EU  sélectionner ON
  • Puis aller sur Pt Déc  pour placer la virgule
  • Puis paramètrer les échelles par exemple
    Haute
      =  +5 V     +500.0  Bar
    Basse
       = +1 V            0.0  Bar

Unité physique peut être sélectionnée ou crée en composant caractère par caractère.

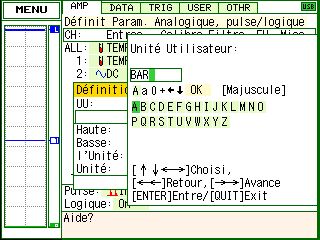

GL200 menu unit&

  • Saisie de l'unité : utiliser les 4 flèches  pour se placer sur un caractère puis touche Enter pour fixer . Vous pouvez faire une correction avec les doubles flèches.
  • Aller à la première ligne pour changer le tableau des caractères et surtout aller à OK puis Enter pour valider, si non pas de mémorisation

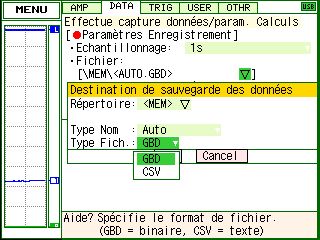

gl200 graphtec menu data

  • Appuyer sur Touche MENU pour aller au menu Data
  • Régler Echantillonnage
  • Sélectionner Auto et  GBD
  • Sélectionner la ligne <MEM> pour diriger le stockage vers la clé USB , voir ci- dessous

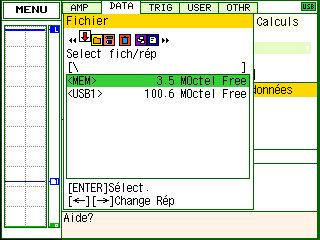

GL200 A GRAPHTEC menu fichier

  • Sélectionner <USB1>  pour la clé mémoire USB.
    Remarque  : <MEM> désigne la mémoire interne non volatile , à utiliser si l'on ne dispose pas de clé USB.

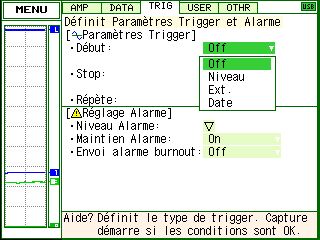

GL200 A GRAPHTEC MENU TRIFGGER

  • Appuyer sur touche MENU pour aller au menu TRIG
  • Réger Début à  Off
  • Régler Stop à Off  aussi , ainsi on va utiliser le bouton START / STOP pour démarrer et arrêter manuellement l'enregistreme




  SPAN
POSITION
 TRACE



Utiliser les flèches verticales pour se positionner à la voie CH1 , CH2 etc...

GL200 graphtec  Span



GL200 A GRAPHTEC Position



GL200 A GRAPHTEC trace



  • Utiliser ce bouton pour régler la trace sur l'écran de l'appareil. La trace de chaque courbe peut être dilatée ou compressée et décalée verticalement, elle peut être aussi hinibée pour éclaircir l'écran
    Remarque : ce bouton fonctionne en boucle , appuyer plusieurs fois successivement sur ce bouton pour accéder dans l'ordre à :



  • SPAN   (l'étendue de l'échelle visualisée). Si les  flèches oranges apparaissent , alors utiliser les touches flèches horizontales


    pour augmenter ou diminuer la valeur
  • POSITION  Si les  flèches rouges apparaissent , alors utiliser les touches flèches horizontales

pour décaler la trace vers le haut ou bas ( Offset)

  • TRACE  , toujours avec les flèches horizontales mettre  à On ou Off pour activer ou inhiber la trace de la voie concernée. Dans cet exemple la voie 2 ne sera pas traçée.
  • Appuyer encore une fois pour revenir à l'écran normal

Attention : La manipulation de Span, Position, Trace influence  seulement sur la visualisation de l'écran . Ces paramètres n'interviennent absolument pas dans l'acquisition de données qui est déjà défini dans le menu  Amp de l'appareil. En effet si vous avez choisi la gamme de 10 V , l'enregistrement reste valable pour une tension de 10 V quels que soient le SPAN , POSITION et TRACE

  TIME / DIV



  • De la même manière, vous pouvez changer sur l'écran,  l'axe de temps  de visualisation . Ceci n'a aucun effet sur la fréquence d'échantillonnage déjà définie dans le menu de l'appareil. Appuyer sur côté gauche ou droite pour faire changer la valeur de temps / division
    afin de dilater ou compresser la base de temps

GL200 start

  • Démarrer l'enregistrement
    Appuyer sur la touche  (1) START
     ensuite pour :
  • Arrêter  l'enregistrement
    Appuyer sur la toutche  (1) STOP

gl2000 graphtec ecran visu

Visualisation pendant l'enregistrement :
- Temps écoulé
- Durée disponible restante de la mémoire
- Les valeurs mesurées
- Etat alarme , écriture USB ...

GL200 A GRAPHTEC visu temps réel



  • Appuyer sur la touche REVIEW pendant l'enregistrement pour couper l'écran en 2 , afin de visualiser à gauche ce qui est déjà enregistré et à droite le défilement en temps réel.
  • On peut utiliser les curseurs A et B, de même que la touche TIME/DIV pour exploiter la partie gauche de l'écran  ce qui est déjà enregistré depuis le début.



gl200 visu

Visualisation après un enregistrement :

  • Après avoir appuyé sur STOP pour arrêter l'enregistrement
  • Appuyer ensuite sur REVIEW puis valider le fichier proposé pour revisualiser le fichier qui vient d'être créé

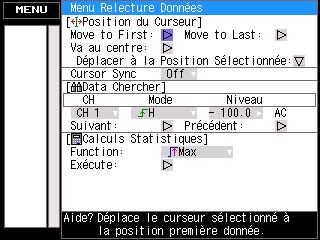

GL200  menu recherche

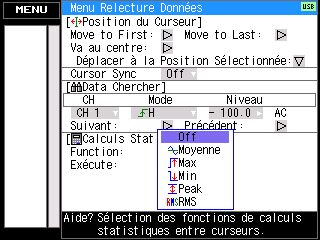

GL200 GRAPHTEC MENU CALCUL



Recherche et analyse graphique :

  • Pendant la relecture de fichier donnée , appuyer sur le bouton MENU pour accéder au Menu Relecture ci-contre.
  • Dans ce menu on peut se déplacer directement à un endroit voulu ou chercher un seuil front montant ou descendant sur une voie donnée

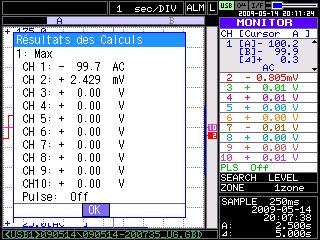

  • On peut aussi extraire les : mini maxi, moyenne , efficace vrai , crête entre 2 curseurs  :



GL200 A GRAPHTEC MENU File

 Comment changer de clé USB sans interruption de données :

Normalement , on arrête l'enregistrement {STOP}  pour retirer la clé USB. Mais on peut aussi aussi retirer la clé USB sans INTERRUPTION  de données en passant par le menu Retirer / Echanger mémoire USB

  • pour ce faire , appuyer sur la touche FILE pour avoir File menu ( écran ci-contre) puis aller à la dernière ligne
    Retirer / Echanger mémoire USB  pour valider. Une fenêtre de message apparaît vous indiquant que vous pouvez maintenant retirer la clé USB
  • ensuite , vous avez 5 mn pour retirer ou changer la clé USB . Les données pendant cette interruption sera incluse dans le nouveau fichier qui prendra le nom du fichier précédent avec une incrémentation de numéro.
  • par la suite avec le logiciel fourni vous pouvez fusionner les 2 fichiers ensembles

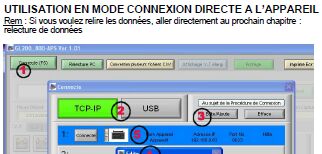

logiciel GL200 GL8003

   Vous pouvez télécharger ici le guide auto-formation en français sur le logiciel
GL200-GL800

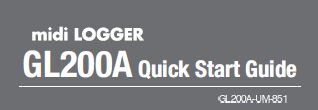

GL200 QUICK START

 Vous pouvez télécharger ici le guide rapide en anglais sur l'utilisation de l'appareil
